如何使用四面体球架校准3D扫描仪？

1. 测量环境

• 建议测量环境如下：
• 温度：20±2℃
• 湿度：50%±10%RH

2. 校准程序

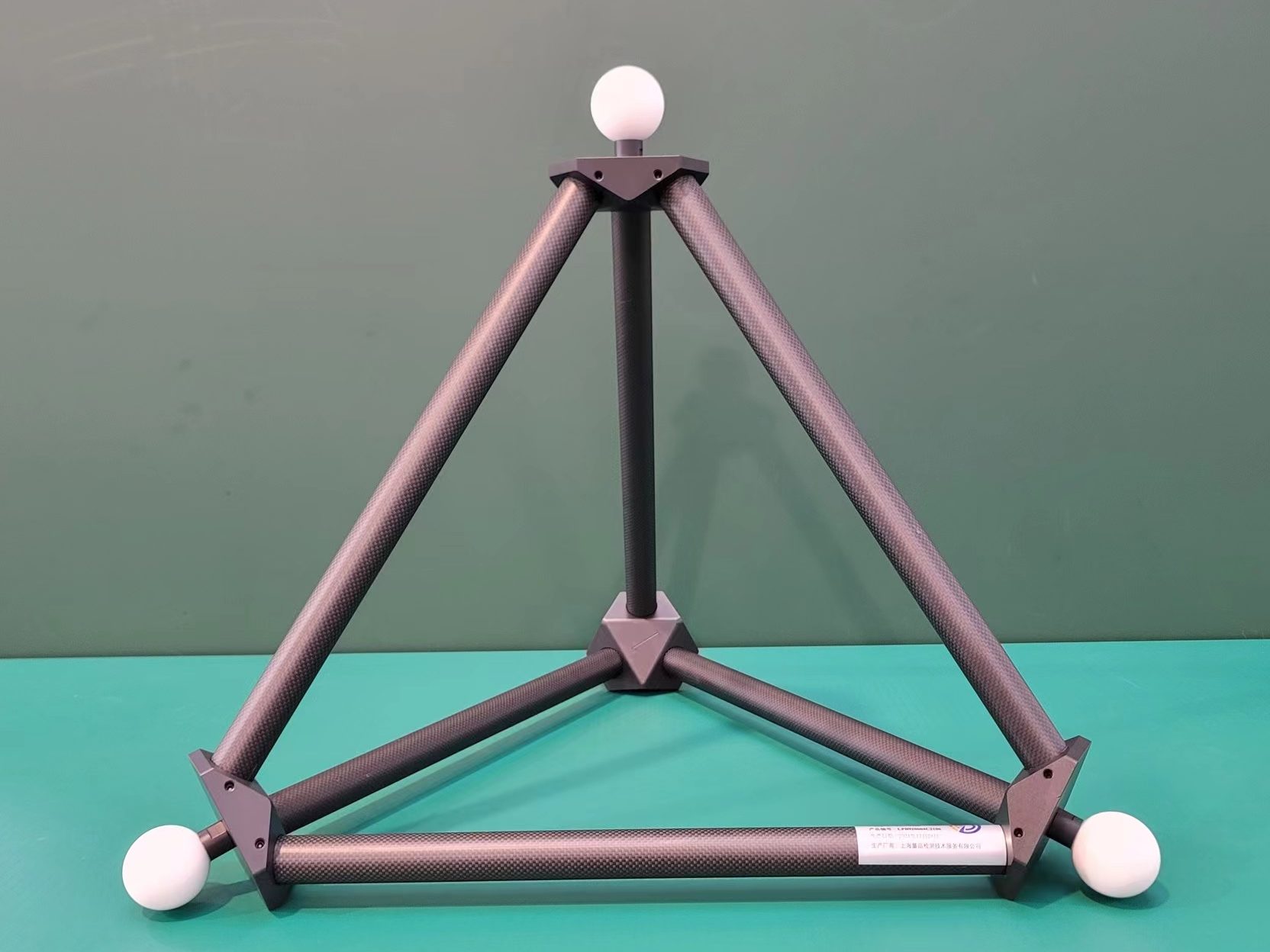

• 将四面体球架水平放置到大理石平台上，需要确保四面体球架放置的稳定性；

• 使用被测仪器对球架进行多站位扫描测量；

• 使用被测仪器的测量软件完成数据拼接，进而得到球架上不同标准球球面轮廓的点云数据，进而拟合得到4个球心坐标；

• 通过拟合得到的4个球心坐标计算得出四面体球架上4个标准球之间的6个球心距；

• 分别计算得到的6个球心距与其参考值之间的差值，取其中绝对值最大者为坐标测量误差，计算公式如下：

e_CE=max{|L_i-L_i0|}

式中：

e_CE 是仪器坐标测量误差

L_i 是第i个球心距的测量值

L_i0 是第i个球心距的校准值
